Microinterruttore 5a 125 250v

Microinterruttore 5a 125 250vè un piccolo interruttore a scatto che viene utilizzato per accendere e spegnere circuiti elettrici fino a un massimo di 5a ai limiti operativi specificati con 125 V CA e 250 V CA. Viene generalmente utilizzato in apparecchi elettronici, sistemi di controllo, distributori automatici, apparecchiature per ufficio, porte e coperture, elettrodomestici, ecc.

Verificare che oltre al valore nominale esistente, il tipo di carico, il tipo di attuatore, la forza, la configurazione dei terminali, le dimensioni e le condizioni ambientali siano adatti all'uso che si prevede per i componenti.

Cosa significa 5A 125/250VAC?

La designazione "5A 125/250VAC" indica in genere che l'interruttore può gestire un massimo di 5 A a una tensione di 125 volt CA o 250 volt CA se utilizzato con il carico appropriato raccomandato dal produttore.
Questa specifica si applica solitamente ai carichi resistivi.

Dispositivi quali motori, solenoidi, compressori, lampade, trasformatori e alimentatori elettronici possono essere soggetti a correnti di spunto elevate o archi elettrici. In tali casi potrebbe essere necessario l'impiego di dispositivi con diverso coefficiente di carico o l'applicazione di un adeguato dispositivo di soppressione.

Ciò rappresenta una classificazione AC. Tuttavia, ciò non garantisce che lo switch sia approvato per l'uso a 125 V CC o 250 V CC. Cercare sempre la specifica classificazione DC nella scheda tecnica assegnata prima di procedere.

Come funziona un microinterruttore?

Un microinterruttore utilizza un meccanismo a scatto. Nel momento in cui l'attuatore entra nella posizione esatta, la molla interna cambia rapidamente lo stato di contatto. Pertanto, consente un'eccellente affidabilità dell'interruttore nonostante il movimento minimo e il punto operativo costante.

Tra i tipi tipici di attuatori ci sono lo stantuffo, la leva a cerniera, la leva a rullo e il rullo simulato. Il tipo appropriato di attuatore viene selezionato in base allo spazio disponibile, alla direzione del movimento, alla forza e alla distanza necessarie per il processo.

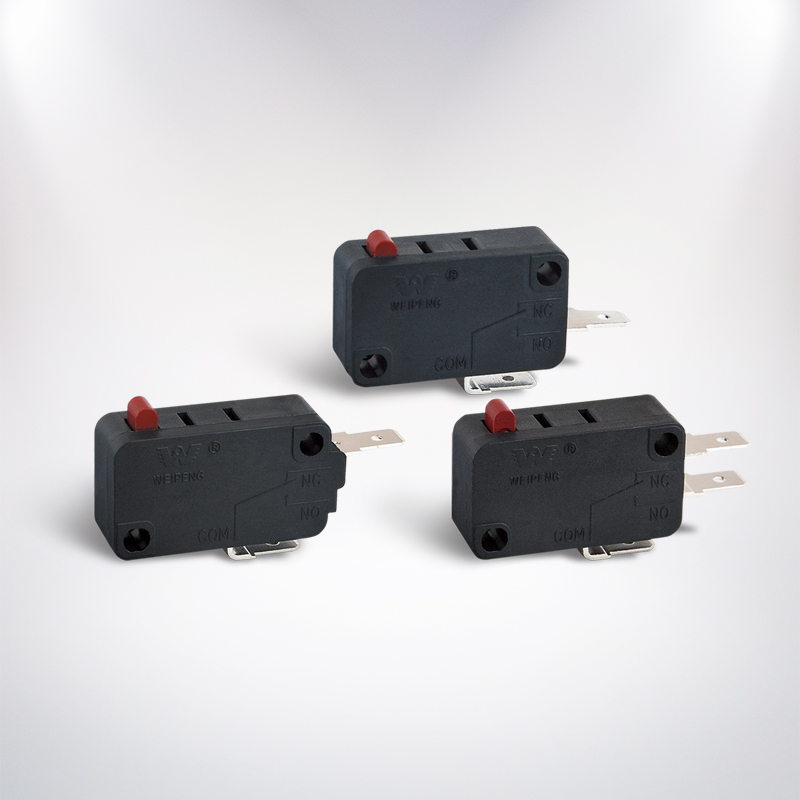

Configurazione del terminale SPDT

Diversi modelli da 5 A funzionano in modalità SPDT (Single Pole Double Throw). I terminali comuni in SPDT sono COM, NC e NO.

Quando il circuito viene attivato premendo l'attuatore, utilizzare COM insieme a NO. D'altro canto, utilizzare COM in combinazione con NC quando il circuito deve rimanere chiuso in stato di standby e diventare aperto quando l'attuatore è impegnato. Assicurarsi di verificare l'etichettatura sull'interruttore effettivo prima del processo di cablaggio.

Cos'è un microinterruttore sensibile?

Un microinterruttore sensibile funziona con una forza piuttosto bassa. È utile ogni volta che l'interruttore viene azionato con l'aiuto di una porta luminosa, una linguetta di plastica, un piccolo meccanismo o un movimento limitato.

La sensibilità è determinata da qualcosa di più della valutazione attuale. Controllare le seguenti specifiche:

• Forza operativa e forza di rilascio
• Precorsa e oltrecorsa
• Posizione operativa
• Tipo e lunghezza dell'attuatore
• Vita meccanica ed elettrica

L'uso di una leva a rotella può ridurre al minimo lo sforzo richiesto dal sistema esterno. Tuttavia, un allineamento improprio può portare a stress laterali e guasti precoci. Dovrebbe funzionare correttamente, operando senza superare le specifiche di oltrecorsa.

Microinterruttori da 5 A, 10 A, 16 A e 21 A

I microinterruttori sono prodotti in diverse versioni di corrente nominale, ovvero 5 A, 10 A, 16 A e 21 A. Una corrente nominale più elevata non è necessariamente la scelta giusta; è fondamentale che l'interruttore sia in linea con la tensione di applicazione, il tipo di carico, le misurazioni, il tipo di terminale e gli standard.

Quando guardi un microinterruttore valutato a 5 A sia a 125 V che a 250 V con altri modelli classificati a 10 A, 16 A e 21 A, dovresti confrontare tutte le specifiche anziché guardare solo la valutazione. L'interruttore con potenza nominale superiore può differire dai modelli con potenza nominale inferiore per caratteristiche di progettazione quali fori di montaggio, corsa dell'attuatore, posizione del terminale e dimensioni dei contatti.

Considerazioni sul carico e sulla sicurezza

Prima di collegare il carico è necessario identificare non solo la corrente normale ma anche la corrente di spunto o di avvio. I carichi resistivi sono normalmente molto più facili da gestire rispetto ai carichi induttivi o capacitivi. Motori e solenoidi possono generare scintille che potrebbero danneggiare i contatti anche se la corrente normale è inferiore a 5 A.

Nelle applicazioni principali è necessario utilizzare isolamento, protezione da sovraccarico, protezione meccanica e custodia adeguati. Normalmente l'installazione corretta dell'interruttore deve essere eseguita in modo tale da interrompere il filo conduttore come specificato dal design dell'apparecchiatura e dalle normative elettriche locali.

Prima dell'installazione o del test a questo riguardo, scollegare l'alimentazione di rete. Il cablaggio della tensione di rete deve essere completato o ispezionato da un professionista qualificato.

Suggerimenti per il montaggio e l'installazione

Prima di ordinare controllare sempre le dimensioni del corpo, la spaziatura dei fori di montaggio, l'altezza dell'attuatore, il tipo di terminale e la posizione operativa. Gli interruttori che sembrano simili non sono necessariamente intercambiabili.

L'attuatore deve essere premuto nella direzione corretta e non deve essere utilizzato come arresto meccanico rigido se non diversamente indicato dal produttore. Evitare urti eccessivi, pressioni laterali, umidità e vibrazioni.

Esistono diversi tipi di terminali comunemente utilizzati; includono terminali a saldare, linguette a connessione rapida, pin PCB e terminali per cavi. Lo stile può essere scelto in base alla tecnica di montaggio utilizzata e alla disponibilità di spazio.

Come scegliere il modello giusto

Utilizza questa lista di controllo prima dell'acquisto:

• Confermare la tensione CA o CC e la corrente di carico effettiva.
• Identificare se il carico è resistivo, induttivo, capacitivo, motore o lampada.
• Selezionare SPDT, SPST-NO o SPST-NC in base al circuito.
• Scegliere la forza operativa e lo stile dell'attuatore richiesti.
• Confronta le dimensioni di montaggio e le posizioni dei terminali.
• Controllare la temperatura operativa, la tenuta, la durata elettrica e le approvazioni.
• Richiedi la scheda tecnica ufficiale per il codice articolo esatto.

FAQ: Microinterruttore sensibile SPDT 5A 125/250VAC

Cos'è un microinterruttore sensibile SPDT 5A 125/250VAC?

L'interruttore è un dispositivo a bassa forza e ad azione rapida con un terminale comune e doppie uscite. La sua corrente nominale massima è 5 A se utilizzato in condizioni controllate.

Posso usarlo per 250VDC?

No, sebbene la marcatura 125/250 VCA rappresenti una classificazione CA, non fornisce una classificazione per la tensione CC. Cerca sempre un interruttore con una tensione CC e una corrente nominale menzionate.

Qual è la differenza tra NO e NC?

L'interruttore normalmente aperto consente il flusso di elettricità quando non viene premuto nulla sull'interruttore, mentre l'interruttore normalmente chiuso consente il flusso di elettricità quando viene premuto l'attuatore.

Un microinterruttore da 5A può controllare un motore?

Sebbene la corrente del motore sia inferiore a 5 A, l'interruttore potrebbe non funzionare correttamente. Identificare la corrente di avvio e l'arco induttivo che potrebbero superare la capacità dell'interruttore. Valutare la capacità di carico del motore oppure utilizzare un relè o un contattore.

Posso sostituire un interruttore da 5A con un modello da 16A o 21A?

Ciò avviene solo se il componente sostitutivo ha le stesse dimensioni in termini di dimensioni, movimento dell'attuatore, disposizione dei terminali, disposizione dei contatti, tensione nominale e certificazione. Una maggiore potenza di per sé non è sufficiente.

Quanto dura un microinterruttore?

La durata di un prodotto è determinata dal carico, dalla frequenza del messaggio, dall'allineamento, dall'ambiente e dalla qualità dell'installazione. La vita meccanica ed elettrica sono termini distinti; pertanto le specifiche di vita elettrica dovranno essere seguite di conseguenza rispetto al carico effettivo.

Per concludere, ilMicrointerruttore 5a 125 250vè un'opzione praticabile per i sistemi di controllo CA e di rilevamento della posizione di piccole dimensioni se il carico e i parametri meccanici sono appropriati. Verifica le specifiche, scegli i terminali e l'attuatore giusti per SPDT e ricorri all'utilizzo di un relè o di una soluzione per carichi pesanti per dispositivi con corrente di spunto significativa o per applicazioni elettromeccaniche impegnative.
