Interruttore a bilanciere illuminato: tipi, cablaggio e guida all'acquisto

Un interruttore a bilanciere illuminato funge da sorta di interruttore on/off incorporato con una luce LED o neon, che indica facilmente se l'interruttore è in posizione on/on o meno. Grazie al suo indicatore, l'interruttore a bilanciere è chiaramente visibile anche nei pannelli di controllo bui o ingombri. Gli interruttori a bilanciere illuminati hanno trovato la loro utilità in molte applicazioni in automobili, barche, camper, biciclette, elettrodomestici, macchine industriali, sistemi di controllo elettrici, ecc.

È possibile utilizzare interruttori basculanti luminosi sia nei circuiti a bassa tensione che nei settori ad alta tensione. Si possono incontrare interruttori da 12 V utilizzati in applicazioni automobilistiche e interruttori da 120 V CA per l'uso domestico e industriale. Nella scelta del tipo appropriato è necessario stabilire la tensione del sistema, la corrente nominale, il tipo di carico, la disposizione dei terminali, la dimensione dell'interruttore e l'area di installazione.

Cos'è unInterruttore a bilanciere illuminato?

Un interruttore a bilanciere è costituito da ameccanismo oscillante in grado di attivare un circuito elettrico. L'interruttore a bilanciere viene spinto in posizione ON e l'alimentatore si collega all'apparecchiatura alimentata. Inoltre, l'interruttore è dotato di un LED o neon integrato per indicare l'accensione.

L'interruttore può indicare se sta ricevendo alimentazione, è acceso o se c'è un altro circuito in funzione, a seconda del design e della configurazione del dispositivo. Esistono diversi modi per collegare l'interruttore, a seconda del tipo. Tuttavia, assicurarsi di consultare le istruzioni di cablaggio e i contrassegni del produttore prima di iniziare l'installazione.

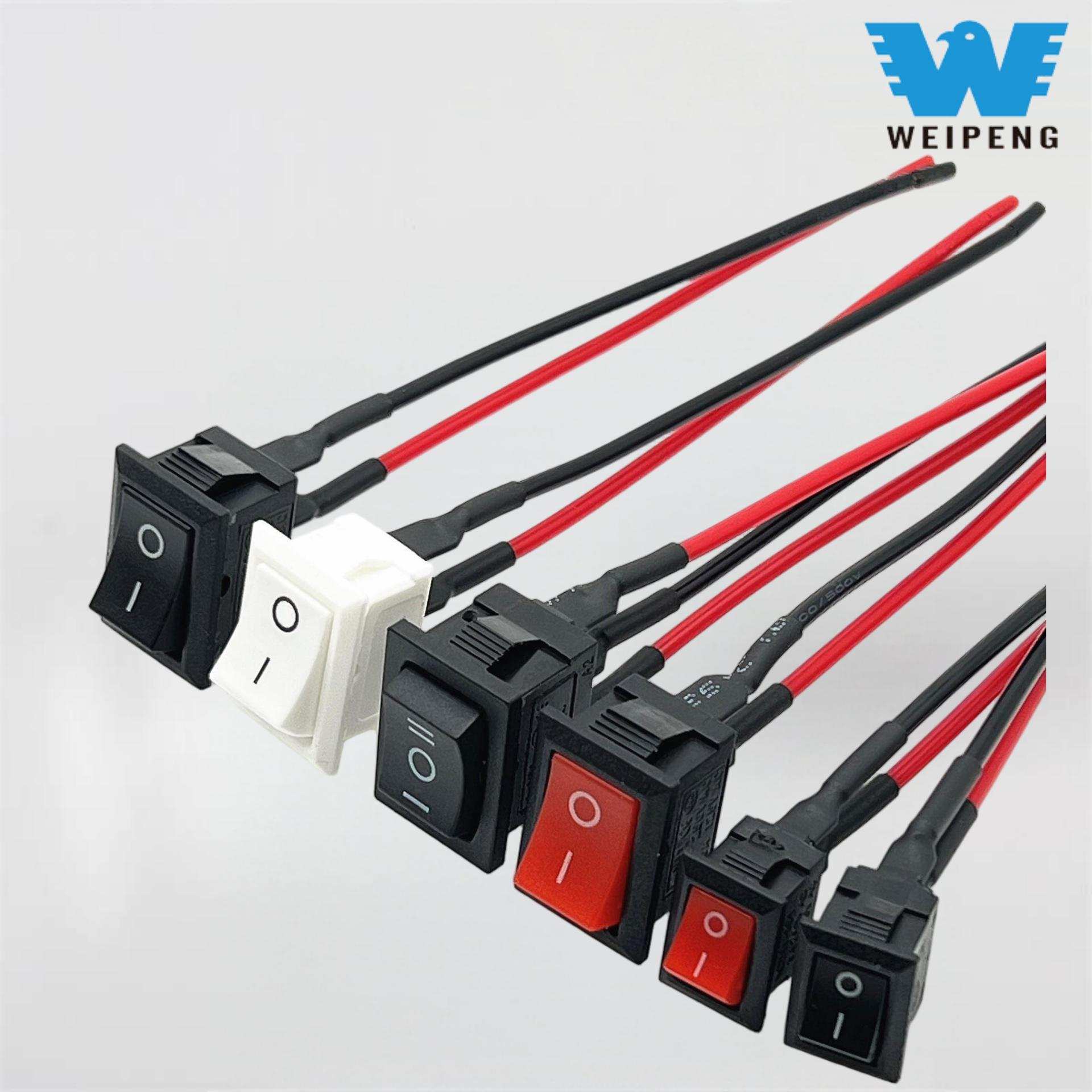

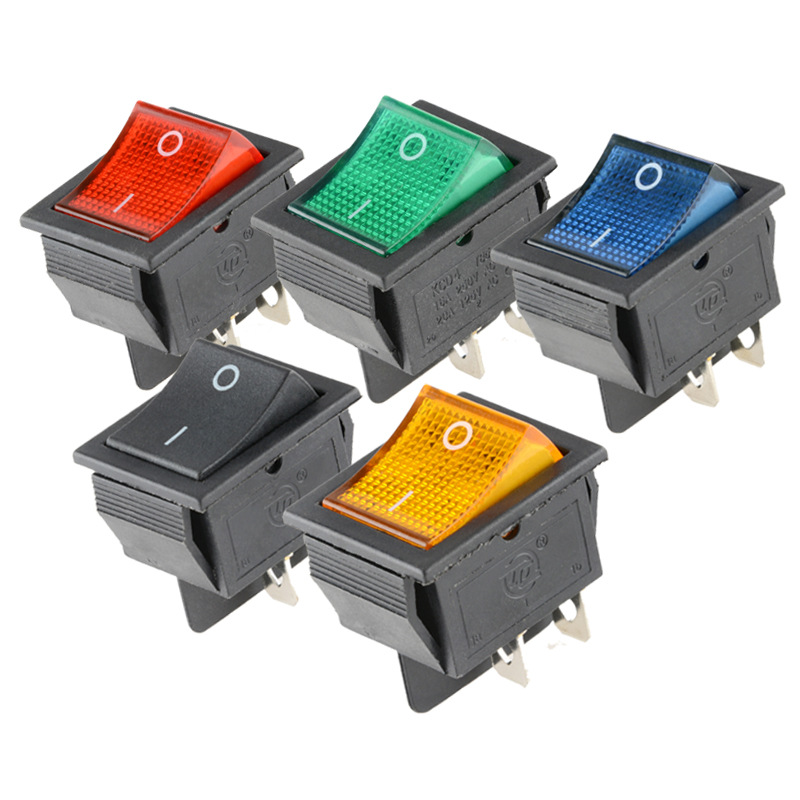

Tipi comuni di interruttori a bilanciere illuminati

Interruttori a bilanciere a due terminali

L'interruttore a due terminali è progettato per funzionare in modalità di accensione e spegnimento semplice. In generale questo tipo di dispositivo di commutazione si collega sia al circuito di carico che a quello di alimentazione elettrica e può accendere il LED quando eccitato. Alcuni tipi di LED sono influenzati dalla polarità, pertanto i collegamenti devono essere eseguiti come descritto di seguito.

Interruttori a bilanciere a tre terminali

I design a tre terminali sono caratterizzati dalla predisposizione per l'ingresso di energia elettrica, segnali commutabili e collegamento per la messa a terra. Avendo un terminale separato per il collegamento a terra, l'indicatore in questione può funzionare senza problemi. Questo tipo di design è spesso utilizzato nelle automobili e nelle barche.

Interruttori a bilanciere a quattro e cinque terminali

Gli interruttori a 4 e 5 terminali possono fornire illuminazione indipendente, commutazione bipolare o uscite multiple. Sono adatti per teste di controllo più sofisticate, sebbene il cablaggio corretto dipenda dalla configurazione interna del circuito. Pertanto, è necessario seguire lo schema fornito invece di semplificare il processo di cablaggio tramite morsettiere standard.

Configurazioni SPST, SPDT e DPDT

L'interruttore SPST ha la capacità di completare un solo circuito e di commutarlo solo da acceso a spento. Gli interruttori SPDT attivano un ingresso e funzionano su due uscite. Gli interruttori DPDT funzionano su due circuiti e sono in grado di selezionare ingressi o invertire la polarità. L'interruttore SPST è la forma più comune di interruttore utilizzata per applicazioni tipiche, come l'accensione di una lampada.

Cos'è unInterruttore a bilanciere illuminato12V usato per?

Un interruttore a bilanciere da 12 volt con illuminazione è progettato per l'uso in circuiti elettrici con alimentazione a corrente continua (CC) da 12 volt. Le applicazioni tipiche includono:

• Illuminazione automobilistica e motociclistica
• Barre luminose a LED e fari da lavoro
• Ventole di raffreddamento e pompe dell'acqua
• Accessori per barche e camper
• Dotazioni del cruscotto e del pannello di controllo
• Impianti elettrici a batteria

Lo standard 12V non stabilisce il limite di corrente superiore per l'interruttore. Si può affermare, ad esempio, che un interruttore può funzionare con alimentazione a 12 V con una corrente di 20 A. Tuttavia, durante l'avviamento, alcune macchine come motori e pompe potrebbero assorbire più corrente. A questo scopo è necessario utilizzare relè adeguati per controllare correnti elevate o carichi induttivi.

Come scegliere l'interruttore a bilanciere illuminato giusto

Controllare la tensione e la corrente nominale

Seleziona un interruttore che funzioni correttamente con la tensione e la corrente del circuito. Ad esempio, un interruttore con una tensione nominale di 12 V CC non deve essere utilizzato per un circuito con tensioni di 120 V o 230 V CA. Oltre alla corrente di funzionamento normale è necessario considerare anche la corrente di spunto o di spunto del carico.

Considera il tipo di carico

Motori elettrici, pompe, dispositivi di riscaldamento, lampadine e driver LED impongono carichi diversi sugli interruttori. Le classificazioni che considerano solo i carichi resistivi potrebbero non essere applicabili ai carichi induttivi come i motori elettrici. La scelta degli interruttori deve essere fatta in base ai carichi che devono movimentare.

Confermare le dimensioni di montaggio

Prima di ordinare, assicurarsi di controllare la misura del ritaglio del pannello, nonché lo spessore del pannello, la posizione della linguetta di fissaggio e gli spazi dietro il pannello. Un interruttore potrebbe entrare nell'apertura anteriore ma potrebbe comunque entrare in collisione con altre parti e cablaggi.

Esaminare le specifiche dell'indicatore

Il consumo energetico degli indicatori LED è molto basso, quindi vengono solitamente utilizzati in sistemi a 12V. Assicurarsi che il LED contenga un resistore interno e verificare se ha polarità. L'utilizzo di un interruttore con tensione diversa può causare un orientamento errato dell'indicatore.

Considera la protezione dell'ambiente

Dovremmo selezionare interruttori che abbiano la capacità di resistere all'umidità e di prevenire la ruggine nel caso in cui vengano utilizzati all'aperto, al chiuso, in un ambiente marino o in ambienti con polvere e vibrazioni.

Come si collega un interruttore a bilanciere illuminato?

Il cablaggio di un interruttore a bilanciere illuminato implica l'identificazione delle specifiche del particolare interruttore, compreso il numero di terminali e il layout. Interrompere sempre l'alimentazione prima di iniziare il lavoro e identificare accuratamente ciascun terminale. Il collegamento alla rete elettrica deve essere effettuato solo da tecnici qualificati.

Cablaggio tipico a tre terminali da 12 V

Alimentazione positiva con fusibile -> Terminale di alimentazione o ingresso
Uscita commutata -> Terminale positivo del carico
Negativo sistema -> Terminale di terra e negativo del carico

L'elettricità deve essere disponibile sul carico non appena l'interruttore viene acceso, indicando che l'indicatore è acceso. Il fusibile deve essere montato direttamente accanto all'alimentazione, cioè alla batteria. Il valore del fusibile deve inoltre corrispondere al tipo di cavo e alle specifiche del circuito.

Cablaggio tipico a due terminali

Alimentazione positiva -> Commuta il terminale 1
Commutare il terminale 2 -> Carico positivo
Carico negativo -> Sistema negativo

Quando un interruttore include un LED sensibile alla polarità, è importante collegare correttamente i cavi positivo e negativo. Nel caso in cui i cavi vengano invertiti il ​​led non si accenderà nonostante il corretto funzionamento dell'interruttore.

Considerazioni sul cablaggio e sulla sicurezza

Utilizzare un cavo dotato della corretta corrente nominale e utilizzare terminali isolati e guaine termorestringenti per garantire che tutte le connessioni siano sicure. Non far passare i cavi vicino ad angoli acuti, fonti di calore elevato o aree che potrebbero creare movimento. Per i veicoli verificare che anche il cablaggio non sia esposto a vibrazioni ed abrasioni. Per il cablaggio marino, assicurarsi che i connettori e i cavi utilizzati siano esenti da corrosione.

Un interruttore a bilanciere illuminato non funge da sostituto di un interruttore automatico, della messa a terra corretta o di un fusibile. Se l'interruttore diventa troppo caldo, si scioglie, scolorisce, produce scintille o emette odore di bruciato, deve essere spento poiché potrebbe indicare un guasto elettrico, come corrente in eccesso, connessione allentata, contatti difettosi o fili troppo sottili per gestire il carico.

ComuneInterruttore a bilanciere illuminatoProblemi

L'indicatore non si illumina

Alcuni motivi comuni sono l'inversione di polarità, la mancanza di un collegamento a terra, un errore nell'identificazione dei terminali o l'utilizzo di un indicatore progettato per una tensione diversa. Confrontare correttamente il lavoro di installazione con lo schema elettrico del produttore e verificare che la tensione sia presente sui terminali giusti.

Il carico funziona ma l'indicatore no

Anche se i contatti dell'interruttore sono ben condotti, è altrettanto importante verificare se il dispositivo dispone di una terra o di un'alimentazione separata. Inoltre, controlla se l'unità ha una fonte di luce che funziona separatamente dalle altre.

L'indicatore rimane acceso quando l'interruttore è spento

Alcuni modelli di interruttori funzionano in modo da illuminarsi ogni volta che è presente alimentazione al loro ingresso. Questo comportamento potrebbe essere normale per quel particolare dispositivo. Prima di sostituire l'interruttore, assicurarsi di controllare il circuito dell'indicatore dell'interruttore.

L'indicatore lampeggia o l'interruttore si surriscalda

Problemi quali connessioni allentate, caduta di tensione, flusso di corrente elevato o carichi non idonei potrebbero causare sfarfallio e surriscaldamento. Questo dovrebbe essere indagato scollegando il circuito ed esaminando la potenza dell'interruttore, la dimensione del cavo e il modo in cui il dispositivo è collegato e caricato. Se necessario, potrebbe essere necessario l'uso di un relè per il motore, le pompe o altri carichi che assorbono correnti elevate.

Domande frequenti

Un interruttore a bilanciere illuminato richiede un filo di terra?

Non sempre è questa la situazione. I contatori a due terminali collegano internamente il loro indicatore, il che significa che non è necessaria una messa a terra separata. I modelli con tre terminali dovrebbero sempre avere il proprio punto di massa. Verificare sempre i rispettivi terminali e le specifiche dei prodotti.

Un interruttore a bilanciere illuminato da 12 V può controllare le luci a LED?

L'affermazione è valida poiché l'interruttore ha una classificazione che corrisponde alla tensione del sistema, alla corrente operativa nominale e alla corrente di avvio del driver LED. Potrebbe essere necessario un relè quando si utilizzano barre LED più grandi o più apparecchi.

È possibile utilizzare un interruttore basculante da 12 V con l'alimentazione domestica?

No, un interruttore a bilanciere classificato per 12 V CC non può essere utilizzato né con 120 V né con 230 V CA. Un interruttore CA deve essere valutato per la tensione CA, la corrente, i tipi di carichi e gli standard di sicurezza applicabili per l'elettricità domestica.

Perché il mio interruttore a bilanciere LED si illumina debolmente quando è spento?

Una piccola corrente di dispersione dal gizmo o dal carico nel circuito produce una luce fioca. A volte, invece di questa soluzione, si può ricorrere all'utilizzo di un interruttore, relè o dispositivo diverso anche dal lato del carico.

Come posso testare un interruttore a bilanciere?

Per testarne la continuità è necessario rimuovere l'interruttore dalla fonte di alimentazione e impostare il multimetro in modalità continuità. Il funzionamento dell'interruttore dovrebbe essere tale da avere risposte sia aperte che chiuse durante il funzionamento. Non eseguire mai test di continuità su un circuito sotto tensione.

Un interruttore a bilanciere adeguatamente illuminato ha le specifiche di tensione, corrente, tipo di carico, terminali, dimensioni e funzione adatte al suo ambiente. Per attivare un piccolo accessorio da 12 V, un interruttore SPST è una scelta adatta. Se sono coinvolti motori o apparecchiature pesanti, sarà necessario un relè e saranno necessari anche fusibili e cavi appropriati in altri sistemi elettrici.
